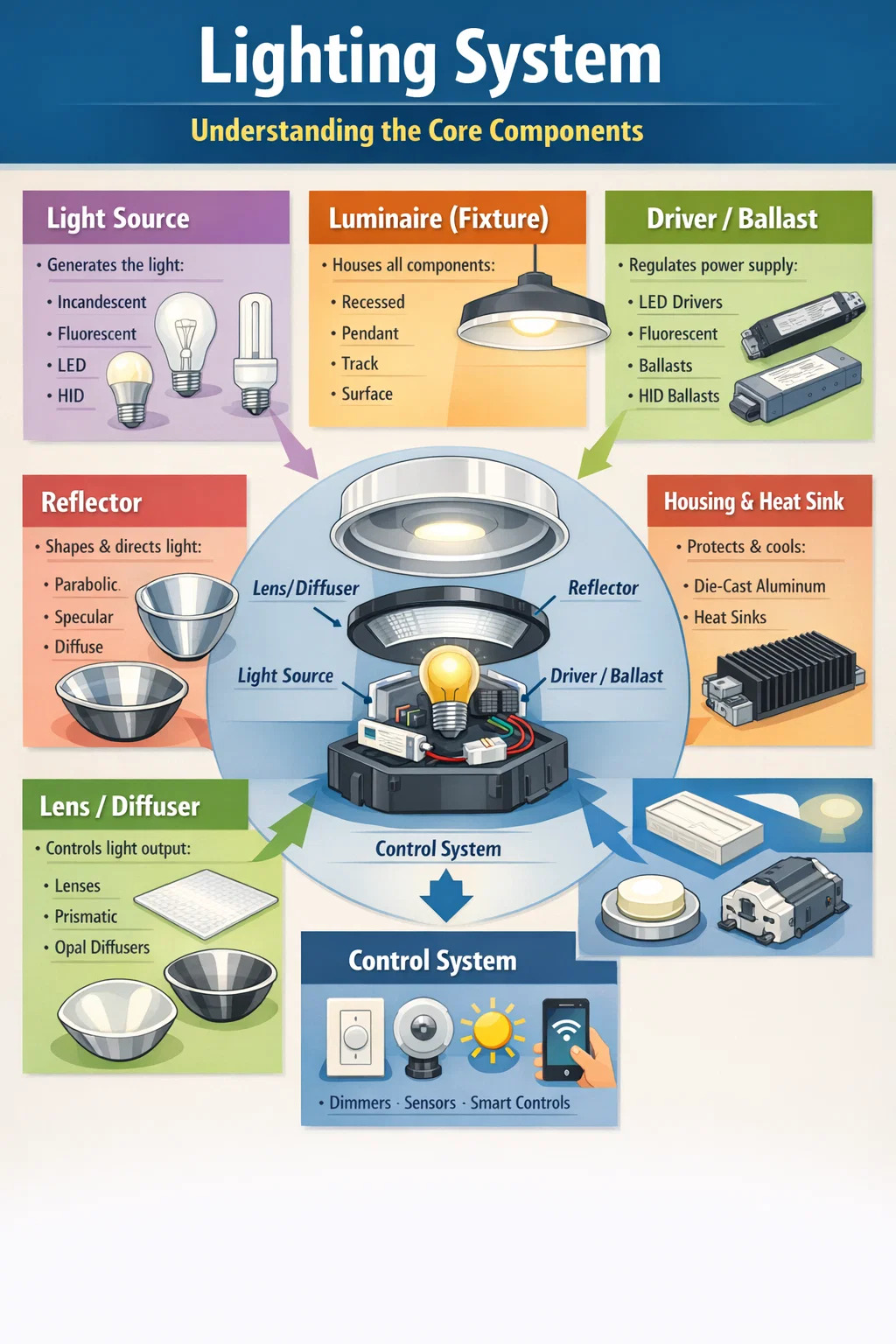

L’illuminazione non è solo illuminazione: è un sistema attentamente progettato composto da componenti distinti e interdipendenti. I componenti principali dell'illuminazione includono la sorgente luminosa, l'apparecchio di illuminazione (apparecchio), il reattore o il driver, il riflettore, la lente o il diffusore, l'alloggiamento e il sistema di controllo. Ciascuna parte svolge un ruolo specifico nel determinare il modo in cui la luce viene prodotta, modellata, distribuita e gestita. Che tu stia progettando un piano di illuminazione domestica, allestendo uno spazio commerciale o risolvendo i problemi di un'installazione esistente, comprendere queste parti ti offre un vantaggio decisivo.
La fonte di luce: dove tutto inizia
La sorgente luminosa è il componente che effettivamente genera luce. È la parte più riconoscibile di qualsiasi sistema di illuminazione e la tecnologia alla base è cambiata radicalmente negli ultimi decenni.
Lampadine a incandescenza
La tradizionale lampada a incandescenza funziona facendo passare la corrente elettrica attraverso un filamento di tungsteno finché non si illumina. Queste lampadine hanno un indice di resa cromatica (CRI) di 100, il che significa che i colori sotto la luce a incandescenza appaiono esattamente come alla luce solare naturale. Tuttavia, le lampadine a incandescenza convertono solo circa il 10% dell'energia in luce visibile , mentre il restante 90% viene perso sotto forma di calore. Sono in gran parte in fase di eliminazione a favore di tecnologie più efficienti.
Lampade fluorescenti
Le lampade fluorescenti funzionano eccitando il vapore di mercurio, che produce luce ultravioletta che poi attiva un rivestimento di fosforo per emettere luce visibile. Sono significativamente più efficienti delle lampade a incandescenza: un tubo fluorescente T8 da 32 W produce all'incirca la stessa emissione luminosa di una lampadina a incandescenza da 75 W. Le applicazioni comuni includono uffici, scuole e spazi commerciali. Le lampade fluorescenti compatte (CFL) hanno introdotto questa tecnologia negli ambienti residenziali.
Sorgenti LED (diodo a emissione luminosa).
La tecnologia LED è oggi la sorgente luminosa dominante praticamente in tutte le applicazioni. I LED possono raggiungere efficienze luminose superiori a 200 lumen per watt , rispetto ai circa 15 lm/W delle lampadine a incandescenza. Hanno una durata operativa compresa tra 25.000 e 100.000 ore, non contengono mercurio e sono disponibili in un'ampia gamma di temperature di colore, dalla calda 2.700 K alla luce del giorno 6.500 K. Una lampadina LED standard che sostituisce una lampadina a incandescenza da 60 W consuma in genere solo 8-10 watt.
Sorgenti di scariche ad alta intensità (HID).
Le lampade HID includono lampade ad alogenuri metallici, sodio ad alta pressione (HPS) e lampade ai vapori di mercurio. Vengono utilizzati principalmente in ambienti esterni e industriali dove è necessaria un'elevata emissione luminosa su ampie aree. Una lampada ad alogenuri metallici da 400 W, ad esempio, può produrre circa 36.000 lumen. Le sorgenti HID richiedono un periodo di riscaldamento di diversi minuti prima di raggiungere la piena luminosità.
L'apparecchio: alloggiare tutto Parti di illuminazione Insieme
L'apparecchio di illuminazione, comunemente chiamato apparecchio di illuminazione, è l'unità completa che ospita e supporta la sorgente luminosa insieme a tutti i componenti associati. Il design di un apparecchio influisce direttamente sia sulle prestazioni estetiche che funzionali di un impianto di illuminazione.
Gli apparecchi di illuminazione sono classificati in base al tipo di montaggio, al modello di distribuzione della luce e all'ambiente previsto. I tipi di montaggio comuni includono:
- Apparecchi da incasso — installato a soffitto o a parete per un aspetto a filo e a basso profilo
- Apparecchi a plafone — fissato direttamente su una superficie senza incavi
- Apparecchi a sospensione - appeso al soffitto tramite una corda, un'asta o una catena
- Tracciare gli apparecchi di illuminazione — montato su binario elettrificato, che consente il riposizionamento
- Apparecchi su palo o testa-palo — utilizzato all'aperto per l'illuminazione di aree
Il corpo dell'apparecchio fornisce inoltre protezione meccanica alla lampada e ai componenti elettrici e, in ambienti esterni o industriali, i gradi IP (protezione ingresso) determinano la capacità dell'apparecchio di resistere alla polvere e all'umidità. Ad esempio, un apparecchio con grado di protezione IP65 è completamente ermetico alla polvere e protetto contro i getti d'acqua, rendendolo adatto per applicazioni esterne.
Reattori e driver: i componenti di gestione della potenza
Non tutte le sorgenti luminose possono essere collegate direttamente a una rete elettrica standard. Molti richiedono un dispositivo che regoli la corrente elettrica che fluisce alla lampada. Questi dispositivi sono il reattore (per lampade fluorescenti e HID) e il driver (per LED).
Alimentatori per lampade fluorescenti e HID
Un alimentatore limita e regola la corrente nei circuiti fluorescenti e HID. Senza di essa, queste lampade assorbirebbero corrente crescente fino a quando non si guastano. I reattori magnetici sono stati lo standard per decenni, ma i reattori elettronici li hanno ampiamente sostituiti grazie alla loro maggiore efficienza, allo sfarfallio ridotto e al funzionamento silenzioso. I reattori elettronici per lampade fluorescenti T8 funzionano tipicamente a frequenze di 20.000 Hz o superiori, eliminando completamente lo sfarfallio di 100/120 Hz associato ai tipi magnetici.
Driver LED
Un driver LED converte la tensione di rete CA nella tensione e corrente CC richieste dai LED. I LED sono altamente sensibili alle fluttuazioni di corrente — anche una piccola sovracorrente può ridurre significativamente la durata o causare un guasto immediato. I driver a corrente costante sono il tipo più comune e forniscono una corrente fissa (tipicamente 350 mA, 700 mA o 1050 mA) indipendentemente dalle variazioni di tensione. I driver a tensione costante forniscono una tensione fissa (solitamente 12 V o 24 V CC) e vengono utilizzati in applicazioni come l'illuminazione con strisce LED. I driver dimmerabili consentono l'integrazione con i sistemi di controllo della dimmerazione, che è una caratteristica fondamentale per molte installazioni moderne.
Riflettori: dirigere e modellare l'emissione luminosa
Una sorgente luminosa da sola emette luce in tutte le direzioni. I riflettori reindirizzano e concentrano la luce verso l'area target, aumentando notevolmente l'emissione luminosa utile e migliorando l'efficienza. La geometria e la finitura superficiale di un riflettore determinano il modello di distribuzione della luce.
Le forme comuni del riflettore includono:
- Riflettori parabolici — producono un fascio di luce stretto e parallelo, ideale per faretti e proiettori
- Riflettori ellittici — concentrare la luce in un punto focale, utilizzata nell'illuminazione teatrale e di visualizzazione
- Riflettori speculari (finitura a specchio). — produrre fasci nitidi e definiti con elevata efficienza ma potenziale abbagliamento
- Riflettori opachi o diffusi — diffondono la luce in modo più ampio, riducendo le ombre dure
I materiali del riflettore includono alluminio lucidato (riflettività dell'85–95%), alluminio rivestito di argento (riflettività fino al 98%) e superfici verniciate di bianco (riflettività circa 70–85%). La scelta del materiale influisce sia sulla quantità che sulla qualità della luce riflessa.
Lenti e diffusori: controllo della qualità e della distribuzione della luce
Lenti e diffusori sono componenti ottici posizionati davanti alla sorgente luminosa per modificare il modo in cui la luce esce dall'apparecchio. Servono sia a scopi pratici che estetici.
Lenti
Le lenti rifrangono la luce per cambiarne la direzione e l'angolo del fascio. Le lenti Fresnel, comunemente presenti nell'illuminazione teatrale e cinematografica, utilizzano anelli concentrici per produrre un fascio dai bordi morbidi pur rimanendo leggeri e sottili. Le lenti prismatiche, spesso utilizzate negli armadi per uffici e negli apparecchi di illuminazione industriali, reindirizzano la luce verso il basso verso una distribuzione più ampia, migliorando l'uniformità in uno spazio di lavoro. Le lenti modellatrici del fascio per moduli LED consentono un controllo preciso degli angoli del fascio da uno stretto di 10° ad un massimo di 120°.
Diffusori
I diffusori diffondono la luce per ridurre l'abbagliamento e creare un'illuminazione più morbida e uniforme. I diffusori opali (bianco latte) sono tra i più comuni e forniscono un aspetto uniforme e antiriflesso. I diffusori prismatici offrono una maggiore trasmissione della luce rispetto ai tipi opalini, pur riducendo la visione diretta della sorgente luminosa. I diffusori microprismatici sono una versione raffinata che trasmette fino al 92% della luce nascondendo efficacemente la lampada alla vista. Nelle luci a pannello LED, i diffusori sono fondamentali per mascherare i singoli punti LED e creare una superficie liscia e uniforme.
Il sistema di gestione dell'abitazione e del calore
L'alloggiamento di un apparecchio di illuminazione protegge i componenti interni da danni fisici e fattori ambientali. Ma soprattutto nell'illuminazione a LED, l'alloggiamento svolge anche una funzione critica di gestione termica. Il calore è il nemico principale delle prestazioni e della longevità dei LED.
La temperatura di giunzione del LED, ovvero la temperatura del semiconduttore stesso, influisce direttamente sul flusso luminoso e sulla durata. Per ogni aumento di 10°C della temperatura di giunzione rispetto al massimo nominale, la durata del LED può essere ridotta di circa il 50%. Le strategie efficaci di gestione termica includono:
- Dissipatori di calore — alette o piastre in alluminio che conducono e dissipano il calore lontano dal LED
- Materiali di interfaccia termica (TIM) — paste o pad termicamente conduttivi posizionati tra il LED e il dissipatore di calore
- PCB con nucleo metallico (MCPCB) — circuiti stampati con strato base in alluminio o rame che diffonde rapidamente il calore
- Ventole di raffreddamento attive — utilizzato in applicazioni ad altissima potenza in cui il raffreddamento passivo è insufficiente
Anche il materiale dell'alloggiamento è importante. L'alluminio pressofuso è ampiamente utilizzato grazie alla sua eccellente conduttività termica (circa 96–230 W/m·K a seconda della lega), durata e peso relativamente basso. Il policarbonato e altre materie plastiche vengono utilizzati per applicazioni a basso consumo in cui le esigenze termiche sono minime.
Sistemi di controllo dell'illuminazione: gestire quando e come funziona la luce
I sistemi di controllo sono una componente sempre più importante dell'illuminazione moderna. Determinano quando le luci si accendono e si spengono, a quale intensità funzionano e come rispondono alle condizioni ambientali o agli input dell'utente. Un controllo efficace dell'illuminazione può ridurre il consumo energetico dal 30% al 60% rispetto ai sistemi non controllati.
Dimmer
I dimmer riducono la tensione o la corrente fornita a una lampada per abbassarne la potenza. Per i sistemi LED, i dimmer a taglio di fase (dimmer TRIAC) e i dimmer analogici 0–10 V sono i tipi più comuni. È essenziale abbinare il tipo di dimmer alle specifiche del driver LED, poiché combinazioni incompatibili provocano sfarfallio, intervallo di regolazione limitato o guasto della lampada. Un sistema di dimmerazione LED di qualità dovrebbe essere in grado di attenuarsi uniformemente dal 100% fino ad almeno l'1% senza sfarfallio o rumore visibili.
Sensori di presenza e movimento
I sensori di presenza accendono automaticamente le luci quando viene rilevata la presenza e si spengono dopo un periodo di inattività definito. I sensori a infrarossi passivi (PIR) rilevano i cambiamenti nella radiazione infrarossa proveniente da corpi caldi in movimento. I sensori a ultrasuoni rilevano il movimento attraverso la riflessione delle onde sonore, rendendoli efficaci negli spazi con ostacoli. I sensori a doppia tecnologia combinano entrambi i metodi per una maggiore precisione. Negli uffici commerciali, i soli sensori di presenza in genere riducono il consumo di energia per l’illuminazione del 25-50%.
Sistemi di raccolta della luce diurna
Questi sistemi utilizzano fotosensori per misurare i livelli di luce diurna ambientale e attenuano o spengono automaticamente le luci elettriche quando la luce naturale è sufficiente. In una zona perimetrale esposta a sud di un edificio commerciale, lo sfruttamento della luce diurna può ridurre il consumo di energia per l’illuminazione del 40–70% durante le ore diurne.
Controlli dell'illuminazione intelligenti e in rete
I moderni sistemi di illuminazione intelligente consentono di programmare, monitorare e regolare da remoto singoli apparecchi o gruppi. Protocolli come DALI (Digital Addressable Lighting Interface), DMX512 (utilizzato nell'illuminazione per l'intrattenimento), Zigbee e Bluetooth Mesh consentono una sofisticata gestione delle scene e reporting energetico. Nelle grandi installazioni commerciali, questi sistemi forniscono dati dettagliati sui modelli di utilizzo, consentendo un'ottimizzazione continua.
Cablaggi e componenti elettrici
Dietro ogni installazione di illuminazione c'è un'infrastruttura elettrica che comprende cavi, scatole di giunzione, interruttori automatici e trasformatori. Questi non sono sempre visibili, ma le loro specifiche influiscono direttamente sulla sicurezza e sulle prestazioni.
I sistemi LED a bassa tensione, in particolare quelli che funzionano a 12 V o 24 V CC, richiedono il trasformatore o l'alimentatore appropriato per diminuire la tensione di rete. La sezione del filo deve essere specificata correttamente per gestire il carico di corrente senza un'eccessiva caduta di tensione. Ad esempio, in un sistema LED da 24 V con 50 watt di carico a 10 metri, l'utilizzo di cavi sottodimensionati (ad esempio 0,5 mm²) può causare una caduta di tensione superiore a 2 V, riducendo visibilmente la luminosità del LED e causando potenzialmente incoerenze di colore.
La protezione del circuito sotto forma di fusibili o interruttori automatici previene i danni dovuti a sovraccarichi o cortocircuiti. Gli interruttori di circuito per guasto a terra (GFCI) sono necessari in luoghi bagnati o umidi per prevenire scosse elettriche.
Parti chiave dell'illuminazione a confronto: una panoramica di riferimento
| Componente | Funzione primaria | Materiali/tipi comuni | Specifica chiave |
|---|---|---|---|
| Sorgente luminosa | Genera luce visibile | LED, fluorescente, HID, a incandescenza | Lumen, potenza, CCT, CRI |
| Apparecchio | Ospita e supporta tutte le parti | Incasso, sospensione, binario, superficie | Grado di protezione IP, tipo di montaggio |
| Zavorra/Driver | Regolare l'alimentazione elettrica | Alimentatore elettronico, driver LED a corrente costante | Corrente/tensione di uscita, compatibilità con dimmerazione |
| Riflettore | Luce diretta e concentrata | Alluminio lucidato, rivestimento argento, vernice bianca | Riflettività%, angolo del fascio |
| Lente/Diffusore | Modificare la distribuzione della luce e ridurre l'abbagliamento | Fresnel, prismatico, opale, microprismatico | % di trasmissione luminosa, diffusione del fascio |
| Alloggiamento/dissipatore di calore | Proteggi i componenti, gestisci il calore | Alluminio pressofuso, policarbonato | Conduttività termica, grado di protezione IP |
| Sistema di controllo | Gestisci l'emissione luminosa e la programmazione | Dimmer, sensore di presenza, DALI, Zigbee | Gamma di dimmerazione, compatibilità del protocollo |
Temperatura di colore e resa cromatica: parametri prestazionali che definiscono la qualità della luce
Pur non essendo componenti fisici nello stesso senso, la temperatura di colore e l'indice di resa cromatica (CRI) sono specifiche fondamentali legate alla sorgente luminosa che determinano l'aspetto e la sensazione di uno spazio sotto un determinato sistema di illuminazione.
Temperatura del colore (CCT)
Misurata in Kelvin (K), la temperatura del colore descrive il calore o la freddezza apparente della luce bianca. Bianco caldo (2700K–3000K) crea un'atmosfera accogliente e rilassante adatta a camere da letto e ristoranti. Bianco neutro (3500K–4000K) è comune negli uffici e nella vendita al dettaglio. Luce diurna fredda (5000K–6500K) promuove la vigilanza e viene utilizzato in ambienti ad alta intensità di attività come laboratori o officine. La temperatura del colore errata per una determinata applicazione può rendere gli spazi inospitali o ridurre la produttività.
Indice di resa cromatica (CRI)
L'CRI misura la precisione con cui una sorgente luminosa rende i colori rispetto a una sorgente luminosa di riferimento, su una scala da 0 a 100. Un CRI pari a 80 è considerato il minimo accettabile per la maggior parte delle applicazioni commerciali, mentre CRI 90 è consigliato per negozi, gallerie, strutture mediche e ovunque la precisione del colore sia fondamentale. I LED con CRI elevato sono disponibili, ma in genere a un costo elevato e talvolta con un'efficienza leggermente inferiore rispetto alle controparti con CRI inferiore.
Come le parti di illuminazione funzionano insieme in un sistema completo
Comprendere i singoli componenti è prezioso, ma le prestazioni reali di un impianto di illuminazione dipendono da quanto bene queste parti lavorano insieme. Un chip LED di alta qualità abbinato a un driver mal progettato avrà prestazioni inferiori. Un riflettore ben specifico abbinato a una lente abbinata in modo errato può creare artefatti indesiderati. E anche il miglior apparecchio fornisce scarsi risultati se il sistema di controllo è incompatibile o se la gestione termica è insufficiente.
Consideriamo ad esempio un negozio di abbigliamento al dettaglio. L’obiettivo è rendere i capi vivaci e accattivanti. Il sistema ideale potrebbe includere:
- Una sorgente LED ad alto CRI (CRI 95) a 3000K per rendere i colori dei tessuti in modo accurato con un tono caldo e invitante
- Un riflettore con un angolo del fascio di 25–35° per concentrare la luce sugli espositori della merce senza disperderla sulle pareti
- Un driver LED a corrente costante con capacità di regolazione da 0 a 10 V per consentire la regolazione dell'umore durante il giorno
- Un apparecchio a binario montato su una griglia a soffitto per garantire flessibilità nel riposizionamento al variare della disposizione della merce
- Un sensore di raccolta della luce diurna vicino alle vetrine dei negozi per ridurre il consumo energetico quando la luce naturale è adeguata
Ogni componente è stato selezionato per servire l'intento progettuale generale. Cambiare uno qualsiasi di essi, ad esempio la sostituzione di una fonte CRI 80 per risparmiare sui costi, degrada il risultato finale in un modo che influisce sull'esperienza del cliente e potenzialmente sulle prestazioni di vendita.
Questo pensiero sistemico è ciò che distingue un impianto di illuminazione funzionale da uno eccellente. Che tu stia specificando per una singola stanza o un intero edificio, valutare ogni parte di illuminazione rispetto ai requisiti dello spazio e confermare la compatibilità tra i componenti è il fondamento di una buona progettazione dell'illuminazione.
